暗桿楔式閘閥
Z45T型暗桿楔式閘閥
產品工作原理和用途：
暗桿楔式閘閥轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。
本閥門廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。
產品結構特點：
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
產品性能參數：
|
型號 |
公稱壓力 MPa |
試驗壓力MPa |
工作溫度 |
使用介質 |
|
|
密封 |
強度 |
||||
|
Z45H-10 |
1.0 |
1.1 |
1.5 |
≤100-200℃ |
水、蒸汽、油 |
|
Z45W-10 |
|||||
|
Z45T-10 |
|||||
|
Z45T-16 |
1.6 |
1.76 |
2.4 |
≤200℃ |
水、蒸汽、油 |
|
Z45W-16 |
|||||
|
Z45H-16C |
|||||
|
Z45T-16C |
|||||
|
Z45W-16C |
|||||
|
型號 |
閥體、閥蓋、閘板 |
密封圈 |
閥 桿 |
填 料 |
|
Z45H-10 |
灰鑄鐵、鑄 鋼 |
不銹鋼 |
碳鋼、不銹鋼 |
浸油石棉盤根 |
|
Z45W-10 |
||||
|
Z45T-10 |
||||
|
Z45T-16 |
||||
|
Z45W-16 |
||||
|
Z45H-16C |
||||
|
Z45T-16C |
||||
|
Z45W-16C |
|

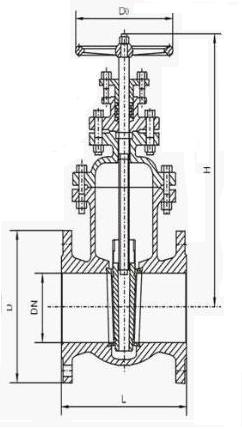

口 徑 |
Z45T-10 |
Z45-16（C） |
||||||
|
L |
D |
H |
D0 |
L |
D |
H |
D0 |
|
|
40 |
165 |
145 |
300 |
160 |
240 |
345 |
200 |
160 |
|
50 |
180 |
160 |
300 |
180 |
250 |
355 |
240 |
180 |
|
65 |
195 |
180 |
340 |
180 |
265 |
375 |
240 |
180 |
|
80 |
210 |
195 |
360 |
200 |
280 |
435 |
280 |
200 |
|
100 |
230 |
215 |
400 |
200 |
300 |
500 |
320 |
200 |
|
125 |
255 |
245 |
500 |
240 |
325 |
615 |
360 |
240 |
|
150 |
280 |
280 |
550 |
240 |
350 |
675 |
360 |
240 |
|
200 |
330 |
335 |
620 |
320 |
400 |
750 |
400 |
320 |
|
250 |
380 |
390 |
700 |
320 |
450 |
970 |
450 |
320 |
|
300 |
420 |
440 |
800 |
400 |
500 |
1145 |
560 |
400 |
|
350 |
450 |
500 |
950 |
400 |
550 |
- |
- |
400 |
|
400 |
480 |
565 |
1050 |
500 |
600 |
- |
- |
500 |
|
450 |
510 |
615 |
1175 |
500 |
650 |
- |
- |
500 |
|
500 |
540 |
670 |
1410 |
720 |
700 |
- |
- |
720 |
|
600 |
600 |
780 |
1550 |
720 |
750 |
- |
- |
720 |
|
700 |
660 |
895 |
1800 |
800 |
- |
- |
- |
800 |
|
800 |
720 |
1010 |
2170 |
- |
- |
- |
- |
- |
|
900 |
780 |
1110 |
2300 |
- |
- |
- |
- |
- |
|
1000 |
840 |
1220 |
2600 |
- |
- |
- |
- |
- |
|
1200 |
960 |
1450 |
- |
- |
- |
- |
- |
|
